СНиП наружные сети канализации

Правильно спроектированная и установленная система наружной канализации не создаст лишних хлопот в ее эксплуатации, обеспечит не просто комфорт и всевозможные удобства для жильцов тех или иных домов, сотрудников офисов и других зданий, но еще и полную гарантию санитарно-гигиенической безопасности здоровья человека.

Именно поэтому очень важно следовать всем санитарным нормам и правилам (СНиП), установленным на государственном уровне.

СНиП снабжают полной соответствующей информацией о том, как безошибочно просчитать и создать проект наружных сетей канализации, чтобы в будущей их эксплуатации избежать эпидемий, заражений питьевых вод и почвенных участков в результате выбросов наружу нечистот, прорыва канализационных труб и прочих аварийных ситуаций.

Что это такое.  Классификация ↑

В отличие от внутренних канализационных сетей, которые располагаются внутри жилых и не жилых помещений, наружные представляют собой коммуникации, которые тянутся от дома к резервуарам, хранящие сточные воды.

Такие канализационные сооружения устанавливаются как для общегородских объектов зданий, та и для частных домов, где есть уклон для самотека сточных вод или устанавливаются напорные сети с насосными станциями или канализационными насосами.

Общегородские здания относятся, как правило, к ведомству и обслуживанию городским коммунальным хозяйством, а частные здания – обслуживаются автономно и самостоятельно.

И в том и другом случае, при строительстве или прокладывании и монтаже наружной системы канализации требуется неукоснительное следование специально разработанным государственным санитарно-гигиеническим нормам и правилам.

По структуре способа укладки и монтажа канализационные наружные сети подразделяются на такие системы:

• раздельные – сток бытовых и фекальных сточных вод отделен от дождевых и талых, стекают по разным трубам и собираются в разных емкостях;
• полураздельные – в этом случае, текущие по раздельным трубам дождевые, талые и бытовые воды собираются в один канализационный коллектор, где какое-то время хранятся, а затем утилизируются;

• общесплавные – по этой схеме стоки всех видов стекают по одному и тому же трубопроводу в одну и ту же канализационную емкость.

По типу расположения и назначению различают канализацию наружного использования ее в таких местах:

• внутридворовая и внутриквартальная сети – трассировка (укладка трубопровода по векторам, из точки А подводятся к точке В) всей канализации производится вдоль стен зданий на расстоянии 3 м от их наружных стен, используя при этом самый кратчайший путь к коллекторам, находящимся на улицах. Такое понятие как внутридворовая сеть применимо только к канализациям, которые подключаются к централизованным городским системам, но не применяется к автономным канализациям;
• уличные – это целая разветвленная различными способами система трубопроводов и колодцев, пролегающих непосредственно уже по улицам и обеспечивающих транспортировку сточных вод к центру всей наружной канализационной системы – городским коллекторам;
• коллекторы – их роль собирать сточные воды и, при необходимости, перенаправлять в другие коллекторы. По большой части канализационные коллекторы находятся как на территории бассейна канализирования, так и на ее окраинах. Бассейн канализирования – это часть территории, ограниченная водоразделами, где пролегают канализационные трубы, и происходит транспортировка нечистот либо самотеком, либо напорным способом;

• очистные сооружения – конечной точкой отправки сточных вод являются очистные сооружения, где происходит очистка вод и вывод очищенной воды в водоем, либо для использования промышленных и хозяйственных нужд больших и малых производственных объектов.

Существуют также некоторые варианты расположения и устройства самих схем прокладывания трубопровода наружной канализации.

Различия в схемах образуются благодаря разнообразию местности, где прокладываются канализационные трубы.

Ведь от этого может зависеть уклон канализационной трубы, повороты и изгибы на линиях пролегающих труб, уровень грунтовых вод, а значит снабжение системы смотровыми, дренажными или ревизионными колодцами и другие специфические тонкости.

Можно выделить самые основные схемы наружных канализаций:

• перпендикулярная схема – перпендикуляр образуют здесь благодаря укладке канализационных труб или коллекторов перпендикулярно движению воды в водоеме. Такая схема эффективно отводит от чистых вод грязные;

• пересеченная схема – коллекторы, которые находятся на территории бассейна канализирования устанавливаются перпендикулярно водоему и перехватываются основным или главным коллектором, который установлен параллельно береговой линии реки. Эту схему применяют там, где есть слишком сильный уклон по направлению к реке или другому какому-нибудь водоему, и где требуется более тщательная очистка сточных вод;

• веерная, или параллельная схема – в случае резких уклонов по направлению к реке, трубопровод наружной канализации укладывают параллельно друг другу, но под обязательным углом по отношению к водоему. Такие системы также перехватываются главными коллекторами, которые с успехом отводят сточные воды подальше от населенных пунктов к очистным сооружениям;
• зонная, или поясная схема – эта схема позволяет разбивать городскую канализацию на участки или зоны, но при этом самотеком пускать сточные воды на очистные сооружения нельзя, поэтому на самом нижнем перехватывающем коллекторе устанавливают перекачивающие насосные станции;
• радиальная, или децентрализованная схема – здесь сточные воды направляются нецентрализованным способом и попадают на разные очистные сооружения. Эта схема очень хорошо работает только на плоской местности и больших объемах нечистот, поступающих в трубопровод наружной канализации.

Все типы и классификации наружной канализации отличаются между собой по структуре построения, назначению, рельефным условиям местности, объемам сточных вод и другим параметрам и факторам, которые влияют на планировку и трассировку тех или иных видов канализаций наружной ее части.

Состав сетей ↑

Наружные системы канализации имеют определенные отрезки трубопроводов, сложные и простые конструкции всевозможных колодцев, уклоны, переходы и повороты в укладке самих труб, резервуары, где происходит временное накопление или транспортировка нечистот, очистка, а затем вывод очищенной воды в водоемы.

По большому счету наружная канализация состоит из таких конструкций, комплектующих и сооружений:

• трубопровод – на протяжении, которого используются трубы различной длины и диаметра;

• колодцы – задействованы, как правило, смотровые (ревизионные), дренажные, перепадные и поворотные колодцы;

• выпуски в приемники – именно они обеспечивают беспрепятственных выход сточных вод из трубопровода в резервуар;
• коллекторы – это целые тоннели, представляющие собой огромные трубы, которые обеспечивают достаточное пространство для накопления и сбора канализационных вод, а также последующего их распределения и транспортировки к очистным сооружениям или насосным станциям;
• локальные очистные сооружения – это различные септики, аэраторы, оборудования, работающие на биодисках и другие конструкции, назначение которых очищать сточные воды и выводить их в водоемы, реки или использовать для технических или, к примеру, сельскохозяйственных нужд;

• станции подкачки – используются не во всех системах наружной канализации, а именно там, где требуется порционная подача сточных вод на очистные сооружения;
• другие элементы – это всевозможные комплектующие, дополнительные механизмы и прочие элементы наружной канализационной сети.

Основные требования к проектированию ↑

Как уже отмечалось, необходимость неукоснительного следования всем государственным нормам и правилам санитарно-гигиенического и строительного порядка.

Это необходимо во избежание нарушений и аварий, могущих произойти в дальнейшей эксплуатации того или иного участка наружной канализации.

Все эти моменты касаются не только точного исполнения правил и норм государственными или коммерческими структурами, но также и частными лицами, которые самостоятельно производят укладку труб автономной канализации, либо канализации, которая подводится от коттеджа, частного дома к централизованной канализационной системе.

Перед тем, как приступить к проектированию какой-либо наружной канализационной системы, нужно сначала определиться с характером местности, на территории которой будет располагаться канализация, а также ее видом: раздельной, полураздельной или общесплавной.

Требования  СНиП 2.04.03-85 Канализация. Наружные сети и сооружения. заключаются в определении экологических факторов для выбора подходящей системы наружной канализации.

Такими экологическими и организационными факторами являются:

• свойства грунта, его состав и характер – насколько почва является глинистой или каменистой, ее уклоны и подъемы, и другие природные особенности;
• уровень грунтовых вод — насколько близко, и в каких местах наличествуют грунтовые воды;
• климатические условия – к примеру, глубина промерзания почвы зимой и др;
• определиться в предполагаемым объемом сточных вод – этот фактор определяется в зависимости от количества проживающих в населенном пункте людей, количества промышленных, и любых других предприятий и организаций и других объектов;
• расчет расстояний от зданий до насосных станций или очистных сооружений.

СНиП предупреждает, что канализационный трубопровод будет постоянно подвергаться воздействию агрессивных жестких сточных масс, а потому подбор строительных материалов также должен быть соответствующим.

Чтобы трубы наружной канализации прослужили длительное время, нужно использовать такие материалы труб, колодцев и прочих элементов:

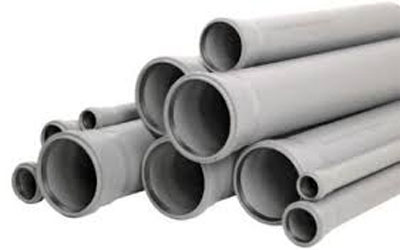

• полипропилен;

• полиэтилен;

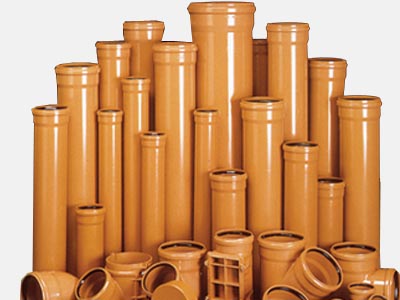

• поливинилхлорид;

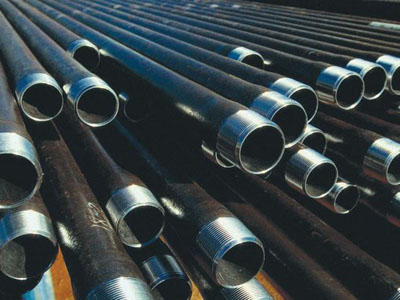

• сталь;

• чугун;

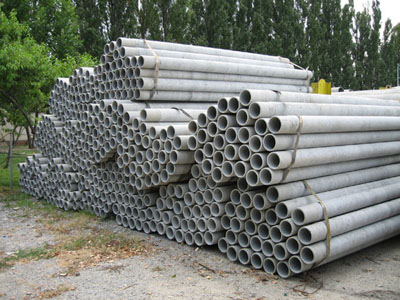

• асбестоцемент;

• железобетон.

Асбестовые и железобетонные трубы используются, по большому сету, в тех местах канализационного трубопровода, где требуется использование труб большого диаметра.

Также крайне редко используют трубы из стекла и керамики, что тоже разрешено строительными нормами и правилами.

Наименьшие диаметры труб

Самые маленькие канализационные трубы для наружной канализации имеют такие размеры в мм:

• для уличных канализационных систем – 200;
• для внутриквартальных или внутридворовых – 150;
• для общесплавных и дождевых сливов – 250;
• илопроводы – 150.

Допускается применение 150 миллиметровых труб для уличных или внутриквартальных систем наружной канализации при расходе населенного пункта до 300 куб.м. сточных вод.

Подробную информацию о септике Чисток, можно посмотреть на странице со статьей: септик Чисток.

Как правильно установить унитаз на плитку, читайте здесь.

Скорость и наполнение труб в сети наружной канализации

СНиП также предусматривает расчеты скоростей и наполнение труб. Это необходимо для того, чтобы избежать возможных заливаний канализационных труб и при этом перегрузке давления воды в них, а также количества и размеров взвешенных частиц, которые могут трубы засорять или создавать увеличение скоростей.

Допустимые минимальные цифровые показатели, которые применимы при наибольшей расчетной наполняемости труб в канализационной наружной сети указаны в специальной таблице СНиП под № 16:

Уклон труб

Все самотечные конструкции канализационных систем в обязательном порядке учитывают наличие уклонов трубопровода. Ведь, если сделать уклон трубопровода слишком маленьким или большим, тогда трубы будут часто засариваться в разных местах и различного рода засорами.

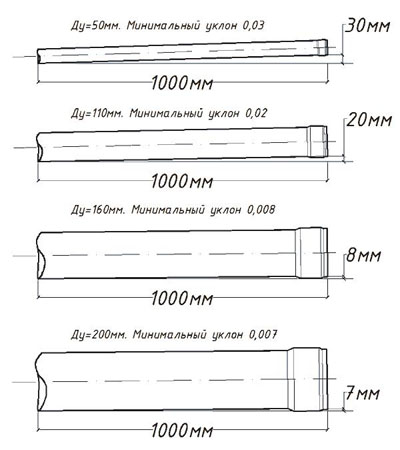

Поэтому и СНиП также заостряет на этом особое внимание. Здесь наименьшие уклоны для всех видов и типов систем наружной канализации представляют собой такие параметры: «Для труб диаметрами: 150 мм – 0.008, 200 мм – 0,007».

Однако, для тех ситуаций, где требуется выполнять уклоны меньших показателей, СНиП также предусматривает пути решения, и состоят они в выполнении условий, зафиксированных в формуле:

где К = 0,5 – для редкостных стеклянных или более часто используемых пластмассовых труб, а К = 0,6 – относится к трубам, состоящим из других материалов.

При всем этом скорость движения жидкости с взвешенными частицами должна составлять не менее 0,7 м/с, а наполнение трубопровода не меньше 0,3.

Принимая во внимание правильный гидравлический расчет канализации, который также заложен в СНиП, можно произвести точный расчет расходных сточных вод.

Для того, чтобы понять какого диаметра трубы использовать на том или ином участке наружной канализационной сети и под каким уклоном производить те или иные канализационные трубы.

В общей сложности, можно сделать вывод один: «Чем больше участки трубопроводов в диаметре, тем меньший уклон требуется делать».

Требования к трубам, арматуре, к колодцам

Также требования СНиП распространяются и на сами материалы: трубы, арматуру или колодцы и заключаются они в следующем:

• прежде всего, использовать трубы стойкие к коррозии, а стальные трубы должны в обязательном порядке быть покрыты соответствующей изоляцией, а в местах возникновения возможной электрокоррозии, следует применять катодную защиту всего участка трубопровода;
• основания под укладку канализационных труб подбирают согласно почвенным особенностям: скальные грунты снабжаются специальными «подушками» из песка или мелкого гравия; слабые илистые или торфяные грунты снабжаются специальными твердыми фиксирующими основаниями; остального характера грунты просто утрамбовываются и выравниваются;
• при напорных канализационных сетях должно быть обязательное использование задвижек, вантузов, выпусков или каких-либо компенсаторов в канализационных колодцах;
• смотровые колодцы должны быть установлены в местах пересечений, уклонов и изгибов трубопроводов;
• размеры колодцев принимаются в зависимости от диаметра труб: трубопроводы диаметром до 600 мм имеют некруглые колодцы длиной и шириной 1000 мм, а трубы диаметром 700 мм — длину D + 400 мм, ширину D + 500 мм; в случае с круглыми колодцами, требования такие: «до 600 мм — 1000 мм; 700 мм — 1250 мм; 800-1000 мм — 1500 мм; 1200 мм — 2000 мм»;
• рабочие части колодцев содержат стальные скобы, навесные лестницы для спуска в смотровой колодец, люки и ограждения безопасности;
• дождеприемники устанавливаются на затяжных, пониженных участках, а также там, где есть пешеходные переходы, парки, перекрестки и прочие места скопления людей;
• наличие дюкеров в оврагах или других местах различных углублений и ям устанавливаются в одну линию, а диаметр труб дюкеров используется не менее 150 мм.

Требования к монтажу

Не только проектирование и подбор всех материалов с учетом особенностей экологии и рельефов местности должно производиться согласно СНиП, но также и сам монтаж наружной канализационной системы.

Предусмотренные Гостом правила и нормы требуют строго соответствия поэтапному осуществлению работ по укладке и установке системы канализации.

Для начала проводятся подготовительные земляные работы согласно проектному плану:

• выкапывание траншей большим диаметром, чем сами трубы, в соответствии с нормативами СНиП;
• утрамбовка траншей либо снабжение их «подушками» или любыми другими устилающими элементами;
• во избежание промерзаний, используются различные утеплители и более глубокие траншеи.

Далее укладываются трубы, заделывают герметиком швы и осуществляется врезка трубопровода в местах присоединения к различным сооружениями и конструкциям, например, очистные сооружения или септики.

После утепления, укладки трубопровода со всеми колодцами и прочей арматурой, система должна пройти все соответствующие СНиП гидравлические испытания и только потом засыпается грунтом и утрамбовывается.

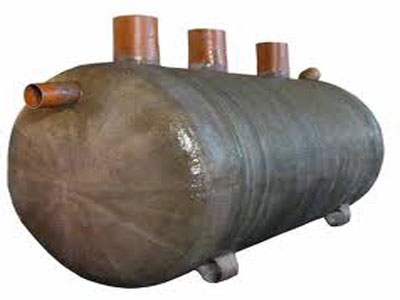

Септики

Такие сооружения как септики в обязательном порядке должны размещаться на расстоянии от фундамента дома или колодца с питьевой водой от 10 до 12 м.

Эти требования должны строго соблюдаться, иначе через почву возможно попадание нечистот или испарений в питьевую воду, что в последствии приводит к появлению различных инфекционных и бактериальных заболеваний.

Для установки и монтажа септика для частного дома, коттеджа или загородного дома нужно сначала вырыть больших размеров котлован.

Учитывая, что современные септики практически все изготовлены из легких материалов: пластика или стекловолокнистого пластика, нужно для него подготовить площадку из бетона и фиксирующие ремни, либо железобетонные кольца.

Все это делается для того, чтобы септик не «всплывал», а оставался зафиксированным под землей. Все соединительные трубы с колодцами должны состоять из антикоррозийных материалов, которые не подвержены воздействию агрессивной среды нечистот.

Таким образом, эти трубы и колодцы смогут прослужить максимально долгое количество времени.

В механизме работы септика присутствуют также аэробные и анаэробные бактерии, при помощи которых сточные воды попадающие в первую камеру разлагаются, образуя воду и ил.

Затем, вода, наполняя до определенного уровня первую камеру, переливаются во вторую камеру, а оттуда (если септик 2-х камерный) в перфорированную трубу, через отверстия которой очищенная вода выходит в грунт, тем самым не заражая почву.

Биологическая глубокая очистка сточных вод

Современные решения по эффективной очистке сточных вод, пришли к наилучшему решению — это биологическая глубокая очистка сточных вод, которая осуществляется при помощи целых установок и сооружений с применением биодисков, где присутствуют бактерии, которые работают над разложением нечистот на воду и ил.

В механизм работы станции глубокой очистки заложен принцип работы септиков, но только в улучшенном и модифицированном варианте до такой степени, что очищает грязную сточную воду на 98%.

Такое сооружение хорошо устанавливать в частных домах, дачах, коттеджах, где централизованная наружная канализация расположена достаточно далеко и требуется установка автономной канализационной системы.

Устанавливается такая станция глубокой очистки практически также как и септик, только с обязательным учетом всех норм и правил для наружных систем автономных канализаций.

Последствия и ответственность невыполнения СНиП по проектированию, монтажу и укладке ↑

Как произвести ремонт сливного бачка унитаза с кнопкой, смотрите видео в статье: ремонт сливного бачка унитаза.

Технология сварки полипропиленовых труб подробно описана в статье, читайте здесь.

Как спрятать трубы в ванной под плитку, читайте в статье.

Законодательством РФ предусмотрены соответствующие меры наказания и несения ответственности за нарушения СНиП по монтажу и укладке наружной канализации.

Соответствие СНиП проверяется специально созданными комиссиями при наличии подходящей документации.

Ответственными за соблюдение всех норм и правил являются такие лица:

• застройщики (заказчики) – отвечают за подготовку к эксплуатации готовой канализационной сети, с учетом всех кадровых моментов, обеспечения надлежащей работы оборудования, наладки технологических процессов, освоение проектных мощностей в сроки, которые прописаны в СНиП «Канализация. Наружные сети и сооружения»;
• проектные организации – несут ответственность за правильность всех расчетов, чертежей и планов проекта сетей наружной канализации;
• научно-исследовательские организации – отвечают за все выданные документы и цифровые данные по поводу климата, экологии в том регионе или местности, где произведена укладка наружной канализации;
• строительно-монтажные организации – полностью несут ответственность за соблюдение всех норм и правил во время проведения работ и испытаний готового сооружения, прописанных в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

В случае нарушений СНиП какими-либо перечисленными выше лицами, производится привлечение их к административной, дисциплинарной, уголовной и другой ответственности, соответствующей законодательству РФ.

Все меры наказания возлагаются на виновных потому, что их халатность при несоблюдении всех соответствующих правил и норм может привести или привела к возникновению катастроф, эпидемий, или любых аварий, связанных с нарушением канализационного трубопровода, засором или любой другой поломке.

Все рассмотренные вопросы, касающиеся подготовительных и монтажных работ по проектированию и укладке наружных канализационных систем, способны пролить свет на правильное проведение всех монтажных и строительных работ в данном виде деятельности.

Это касается не только строительства государственной центральной системы наружной канализации, но также и автономных канализационных структур.

Видео: как правильно устроить канализацию в частном доме ↑
